Centrale Domotique Avancée ESP32
Réf: ECO-DOMO-22Solution modulaire haute performance avec de nombreuses options d'extension pour applications domotiques complexes. Conçue pour offrir un maximum de flexibilité et de fonctionnalités dans un format compact et fiable.
Caractéristiques principales
- 1 Alimentation 230V 6VA avec protection intégrée
- 1 Microcontrôleur ESP32-WROOM32D 4Mo avec Wi-Fi et Bluetooth monté sur support
- 6 Transformateurs de courant 100A/50mA à tore ouvrant
- 6 Entrées digitales TOR
- 4 Entrées analogiques 0..50V
- 10 Sorties digitales TOR sur relais
- 6 Entrées détection de tension 5..50VAC/DC
- 1 Capteur de température intégré pour surveillance d'ambiance
- 1 buzzer fonctionnement RTTTL
- Design modulaire pour intégration dans coffret électrique
- Compatibilité totale avec ESPHome et Home Assistant
- Mises à jour Over-the-Air (OTA) via Wi-Fi
- Dimensions: 200 x 100 mm
ATTENTION - DANGER D'ÉLECTROCUTION
Cette platine est alimentée directement en 230V. Des pièces de l'alimentation sont sous tension MORTELLE.
- OBLIGATOIRE : Protégez l'alimentation de la platine par un interrupteur ou disjoncteur différentiel de 30mA maximum
- L'installation et la maintenance doivent être effectuées exclusivement par un personnel qualifié
- Coupez toujours l'alimentation électrique avant toute intervention
- Respectez scrupuleusement les règles de sécurité électrique
- Suivez impérativement les instructions de montage du constructeur
- Vérifiez l'isolation et la mise à la terre
- Ne modifiez ni ne démontez JAMAIS les protections électriques
- Ne supprimez JAMAIS les protections isolantes de la platine
- Ne modifiez jamais les circuits de protection
Le non-respect de ces consignes peut entraîner des blessures graves ou mortelles.
Module Domotique Extensible ESP32 : Mesure Électrique
Compteur Électrique Domotique : Mesure 2x3 Circuits Monophasés
Module de mesure électrique de précision pour surveiller jusqu'à 2x3 circuits monophasés indépendants.
- Mesure de courant jusqu'à 100A par canal (via tore ouvrant)
- Mesures précises: tension, courant, puissance active/réactive/apparente
- Calcul du facteur de puissance (cos φ) et de la fréquence
- Isolation galvanique pour plus de sécurité
- Connexion simple par prises jack standardisées
- Comptabilisation de l'énergie consommée/produite (kWh)
Circuit de mesure Atmel M90E32AS
Au cœur de notre centrale de mesure, le circuit intégré Atmel M90E32AS offre des performances exceptionnelles :
- Possibilité de lecture de 2x3 canaux de mesure par M90E32AS
- Mesure de haute précision (Classe 0.2 pour l'énergie active, à assicier avec un capteur de classe 0.2)
- Détection d'harmoniques jusqu'au 39ème ordre
- Calibration numérique pour une précision optimale
- Mesure de la qualité de l'alimentation (THD, surtensions)
- Communication SPI à haute vitesse avec le microcontrôleur principal
- Échantillonnage à haute fréquence (8kHz)
- Possibilité de mesurer simultanément production et consommation
- Idéal pour les installations avec panneaux photovoltaïques
- Visualisation des flux d'énergie dans Home Assistant
Idéal pour surveiller la consommation d'appareils spécifiques ou l'ensemble d'une installation électrique.
TOR : 6 Entrées Digitales Autoalimentées
Module d'extension avec 6 entrées logiques optocouplées pour détection d'états (ouvert/fermé).
- Entrées auto-alimentées - pas besoin d'alimentation externe, fonctionne par retour à la masse
- Isolation par optocoupleurs pour sécurité maximale
- Compatible avec contacts secs (interrupteurs, détecteurs)
- Protection contre les surtensions
- Filtrage antirebond configurable par logiciel, code YAML ou C++
- LEDs d'indication d'état pour chaque entrée
Parfait pour connecter des détecteurs, interrupteurs ou tout contact sec à votre système domotique avec une isolation électrique complète.
Circuit d'extension Entrées 16 bits PCF8575
Notre module utilise 6 entrées du convertisseur I2C / 16 Bits PCF8575 de Texas Instruments, offrant du large port complémentaire à l'ESP32
- Protocole I2C vers port parallèle 16 bits
- Bus I2C en mode rapide à 400kHz
- Adresse sur 3 bits (9 unité sur le même bus I2C)
- Consommation en stand-by de 10uA maximum
TOR: Module 10 sorties relais
Module d'extension avec 10 sorties à relais pour commander divers équipements électriques.
- Relais contact NO (Normalement Ouvert) 5A max
- Compatible 230V AC ou 30V DC
- Protection contre les surcharges
- LEDs d'indication d'état pour chaque sortie
- Commandes manuelles pour tests et dépannage
Permet de contrôler l'alimentation d'appareils électriques, d'éclairages ou tout autre équipement depuis votre système domotique.
Circuit d'extension Sorties 16 bits PCF8575
Notre module utilise 10 sorties du convertisseur I2C / 16 Bits PCF8575 de Texas Instruments, offrant du large port complémentaire à l'ESP32
- Les caractéristiques du PCF8575 sont les mêmes que pour le circuit des entrées
- Chaque sortie du PCF8575 passe par un Buffer inverseur 74HC04
- Les sorties sont amplifiées en courant par un réseau de transistor ULN2003A
- Relais alimentés en 12VDC courant nominal 18mA maximum (200mW environ)
- Contact 3A 250VAC/30VDC (5A charge résistive)
- Résistance de contact 100mΩ @ 1A/6VDC
Capteurs Analogiques Domotique : 4 Entrées Haute Précision
Module de 4 entrées analogiques haute précision pour la mesure de tensions diverses.
- Conversion analogique-numérique 16 bits pour une grande précision
- Plage de mesure jusqu'à 50V par entrée
- Possibilité de mesurer des capteurs résistifs (température, luminosité)
- Idéal pour capteurs 0-10V ou 0/4..20mA (avec résistance de shunt)
- Filtrage numérique intégré pour stabilité des mesures
Convertisseur analogique-numérique ADS1115
Notre module utilise le convertisseur ADS1115 de Texas Instruments, offrant des performances exceptionnelles pour les mesures de précision :
- Résolution de 16 bits (65 536 niveaux) pour des mesures ultra-précises
- Taux d'échantillonnage programmable jusqu'à 860 SPS (échantillons par seconde)
- Quatre entrées différentielles ou unipolaires configurables par logiciel
- Amplificateur à gain programmable (PGA) intégré jusqu'à x16
- Référence de tension interne ultra-stable (±0.004%/°C)
- Interface I²C compatible avec vitesses jusqu'à 400 kHz
- Consommation extrêmement faible (150 μA en mode conversion)
- Mode veille à très basse consommation (0.5 μA)
- Indicateur de conversion terminée et comparateur intégré
- Plage de températures de fonctionnement de -40°C à +125°C
Chaque module intègre des circuits de protection et de conditionnement du signal pour une fiabilité maximale et une adaptation optimale aux différents types de capteurs.
Permet d'intégrer des capteurs analogiques dans votre système domotique avec une précision industrielle.
Détection de tension: Module 6 entrées, tension 5..50V AC/DC
Module de détection de présence de tension pour surveiller l'état de signaux électriques alternatifs ou continus, avec circuit de protection et conditionnement professionnel.
- 6 entrées de détection isolées galvaniquement
- Plage de détection étendue: 5 à 50V AC/DC
- Circuit de redressement par pont diodes ABS8 (1A, 800V)
- Protection TVS bidirectionnelle SMAJ33CA (33V, 400W)
- Limitation de courant par résistance et condensateur de filtrage
- Isolation galvanique par optocoupleurs haute fiabilité
- Circuit de limitation de courant à transistor pour commande LED optocoupleur
- Connexion vers ESP32 via résistances pull-up intégrées
- LEDs d'indication d'état pour chaque entrée
- Connecteurs à vis sécurisés
Idéal pour détecter la présence de tensions de commande, signaux d'équipements ou états d'alimentations auxiliaires avec une protection maximale contre les surtensions et les parasites.
Architecture du circuit de détection
Chaque entrée utilise une chaîne de protection et conditionnement en cascade pour garantir fiabilité et sécurité :
- Pont redresseur ABS8 : Redressement double alternance, protection 800V, courant 1A pour accepter tensions AC et DC
- Protection TVS SMAJ33CA : Diode Transil bidirectionnelle 33V, écrêtage des surtensions jusqu'à 400W pour protection contre transitoires
- Résistance de limitation : Dimensionnement pour courant LED optocoupleur optimal (≈10mA) avec marge de sécurité
- Condensateur de filtrage : Lissage de la tension redressée pour détection stable et élimination du bruit
- Circuit à transistor : Régulation précise du courant LED optocoupleur pour fonctionnement optimal sur toute la plage
- Optocoupleur : Isolation galvanique 5kV, sortie collecteur ouvert pour isolation totale des circuits logiques
- Pull-up vers ESP32 : Résistances 10kΩ vers 3.3V pour logique compatible ESP32, niveau bas actif
Cette architecture garantit une détection fiable avec une immunité maximale aux parasites, une protection totale des circuits numériques de l'ESP32 et une durée de vie optimale des composants.
Centrale Domotique ESP32 WiFi : Spécifications Techniques Pro
Architecture d'acquisition électrique de précision
Mesure de tension
- Transformateur spécifique avec charge ohmique (voyant filament + résistances)
- Ponts diviseurs par résistances 1% indépendants pour chaque voie
- Découplage par condensateurs céramiques
- Isolation galvanique complète du réseau électrique
Mesure de courant
- Connexion pour transformateurs de courant externes (tores ouvrants)
- Résistances de charge calibrées pour chaque voie
- Découplage par condensateurs pour élimination du bruit
- Protection contre déconnexion accidentelle des tores
Architecture de masse
- Séparation de la terre, masse analogique et masse électrique
- Points de liaison par résistances nulles
- Élimination des boucles de masse
- Immunité optimisée contre les perturbations extérieures

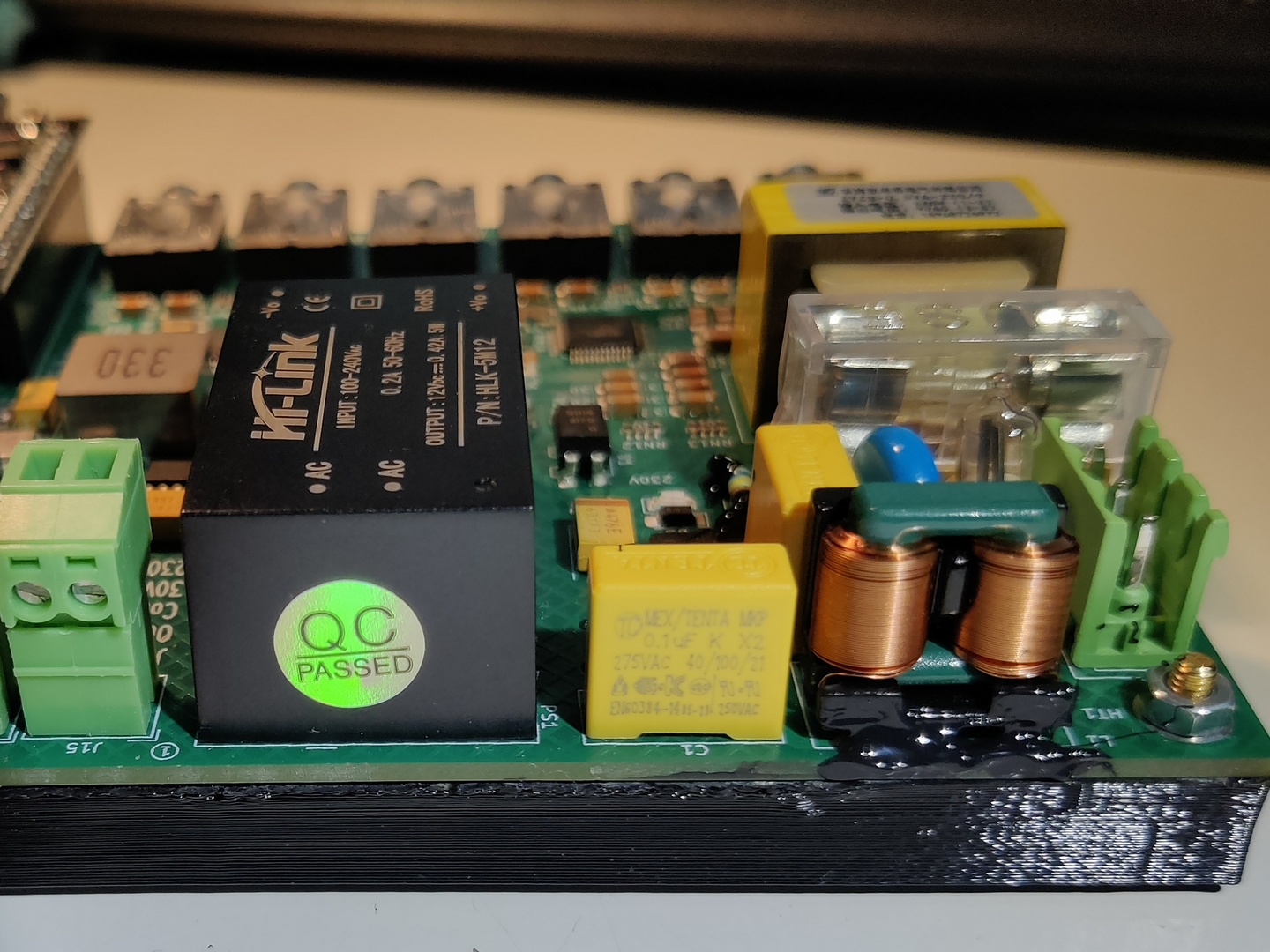

Alimentation de haute fiabilité
Étage d'entrée 230V
- Voyant néon de présence tension pour sécurité visuelle
- Fusible 500mA 5x20 avec capot de protection
- Protection par varistance contre les surtensions
- Filtre en mode commun pour réduction des perturbations
Module d'alimentation
- Module Hi-Link 12V/5W haute fiabilité
- Isolation galvanique renforcée
- Filtrage par condensateurs céramique et tantale
- Protection thermique intégrée
Régulation 3.3V
- Régulateur buck XL1509 3.3V haute efficacité (>90%)
- Courant de sortie max 1.5A avec protection thermique
- Filtrage en Pi pour stabilité optimale
- Protection par polyswitch 0.5A réarmable
| Caractéristiques électriques | |
|---|---|
| Tension d'alimentation | 230V AC ±10%, 50Hz |
| Consommation électrique | 6VA (module de base) |
| Alimentation | Module moulé haute fiabilité |
| Protection | Fusible interne + filtre CEM intégré |
| Tension secondaire | 12V DC et 3.3V DC stabilisées |
| Conformité CEM | EN 61000-6-3 |
| Caractéristiques microcontrôleur | |
|---|---|
| Type | ESP32-WROOM32D |
| Mémoire Flash | 4 Mo |
| Fréquence CPU | 240 MHz dual-core |
| Connectivité sans fil | Wi-Fi 802.11 b/g/n (2.4 GHz) + Bluetooth 4.2 |
| Antenne | Intégrée |
| Caractéristiques mécaniques | |
|---|---|
| Dimensions (module de base) | 200 x 100 mm |
| Montage | Rail DIN standard 35mm ou fixation murale |
| Indice de protection | IP20 |
| Température de fonctionnement | -10°C à +50°C |
| Humidité relative | 10% à 90% sans condensation |
| Logiciel et connectivité | |
|---|---|
| Firmware | ESPHome préinstallé |
| Protocoles supportés | MQTT, HTTP, WebSocket |
| Intégrations | Home Assistant, Domoticz, Node-RED, OpenHAB |
| Mise à jour | Over-the-Air (OTA) via Wi-Fi |
| API | REST API configurable |
Applications possibles
Gestion énergétique
Surveillance et optimisation de la consommation électrique par circuit. Suivi des productions photovoltaïques et gestion de l'autoconsommation.
Contrôle d'éclairage
Pilotage centralisé d'éclairages avec création de scénarios personnalisés, détection de présence et contrôle à distance.
Gestion de chauffage
Contrôle multizone avec programmation horaire, détection de présence, et anticipation météorologique pour optimiser le confort et les économies.
Système d'alarme
Gestion de capteurs d'intrusion, notification à distance, contrôle d'accès et intégration avec d'autres systèmes de sécurité.
Monitoring environnemental
Suivi de température, humidité, CO2 et autres paramètres environnementaux avec historisation et alertes.
Contrôle d'appareils
Pilotage intelligent d'appareils électroménagers, pompes, ventilations et autres équipements électriques.

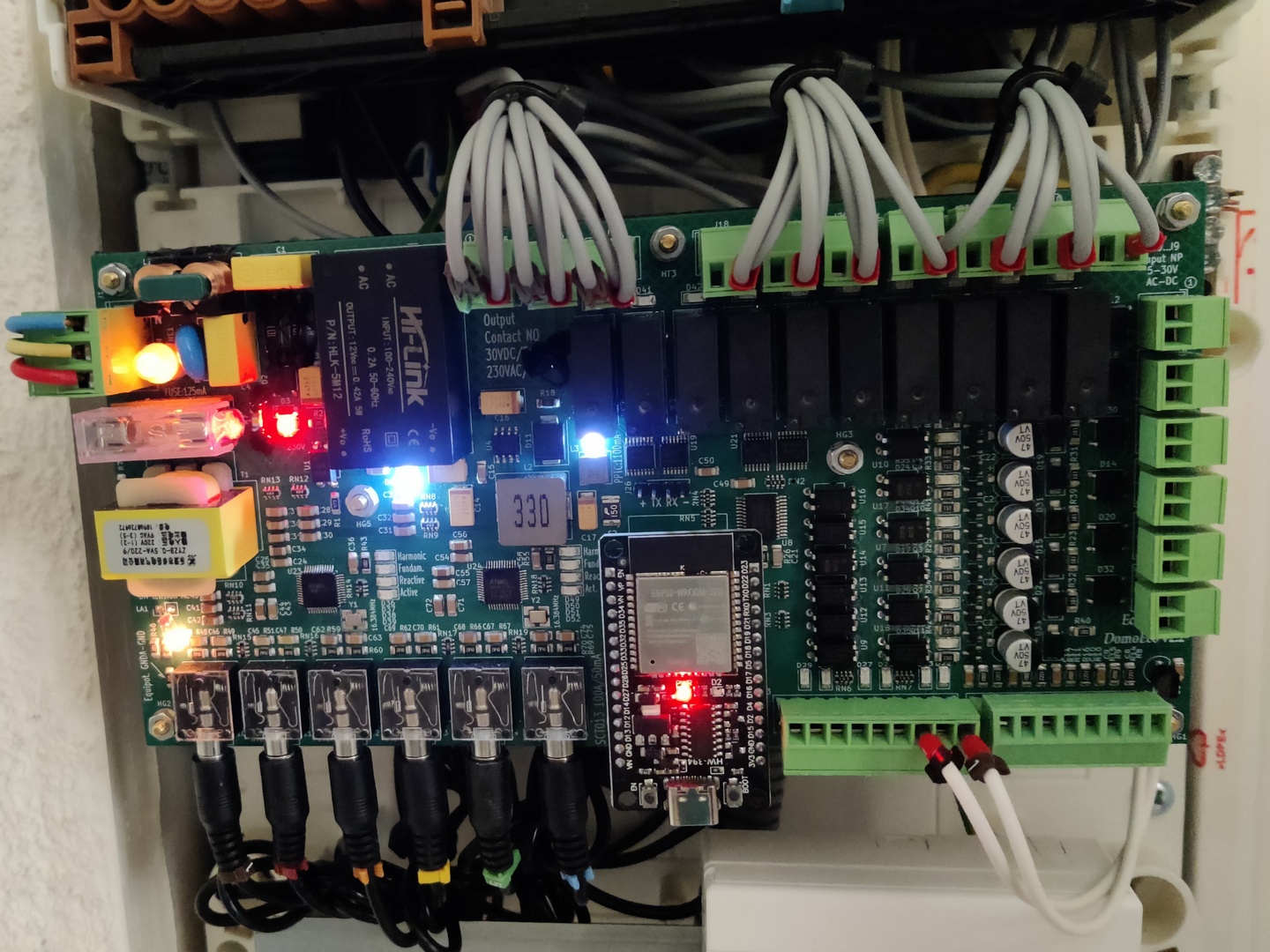

Guide d'installation simplifié
-
Montage physique
Installez le module sur rail DIN dans votre tableau électrique ou fixez-le au mur dans un coffret approprié à l'aide des supports fournis. Assurez-vous que la ventilation est suffisante autour de l'appareil.
-
Raccordement électrique
Connectez l'alimentation 230V AC aux bornes prévues à cet effet, en respectant la polarité Phase/Neutre. Branchez IMPÉRATIVEMENT la terre. L'installation doit être protégée par un disjoncteur différentiel 30mA.
La protection est effectuée par un disjoncteur de calibre 2A à 6A.
-
Options
Suivant les options choisies, des Connecteurs sont mis en place.
Pour les capteurs de courant, installez les tores sur les câbles à mesurer et raccordez-les à la centrale via les prises jack. les tores sont étalonnés et leur position d'entrée est repérée
-
Configuration initiale
Le module ESP est configuré de base avec une adresse IP, un Login et un mot de passe. vous pouvez vous connecter à votre centrale via une page web.
-
Intégration avec Home Assistant
La centrale apparaîtra automatiquement dans Home Assistant si vous utilisez la découverte mDNS. Sinon, ajoutez manuellement l'intégration ESPHome en utilisant l'adresse IP de la centrale.
Une documentation détaillée est fournie avec chaque appareil et disponible en téléchargement sur notre site web.
Schéma des connexions
Connecteurs principaux
- J1: Entrée alimentation 230V AC (Phase, Neutre, Terre)
- J2: Connecteur de 4 entrées analogiques +-30 volts
- J3: Connecteurs de 6 entrées numériques actives au niveau bas
- J4..J9: 6 entrées numériques à détection de tensions AC/DC entre 5-30 volts
- J10..J14/J19: 6 Connecteurs jack 3.5mm entrées des tores de mesure de courant
- J15..J20/J22..J25: 8 contacts libre de potentiel 5A/230 VAC
Points de test et configuration
- J26: Broche sortie liaison série pour extension
- SW1: Bouton de reset
- SW2: Bouton de programmation (mode boot)
- D1-D5-D6: LEDs d'état (alimentation, activité, connexion)
- D36..D39/D49..D52: LED état comptage
- D40..D48: LED état relais
Compatibilité avec les écosystèmes domotiques
Plateforme principale
Intégration native complète via ESPHome avec découverte automatique
Également compatible avec
Protocoles supportés
Intégrations tierces
Prêt à transformer votre maison?
Notre équipe d'experts est à votre disposition pour vous accompagner dans votre projet domotique, de l'étude des besoins à l'installation et la configuration.
