🏠 ECO-DOMO-30 - Plateforme Domotique Évolutive
Contrôlez votre éclairage, chauffage et capteurs avec une solution complète et extensible
Platine Domotique Multi-fonction
Passez votre souris sur les points ou cliquez dessus pour découvrir les détails.
Alimentation 12V
Entrée alimentation 12V continue 30A maximum. Plusieurs options disponibles selon vos besoins.
Microcontrôleur ESP32
ESP32-WROOM32D 4Mo avec Wi-Fi et Bluetooth. Connecteurs d'extension I²C, SPI, UART disponibles.
Sorties LED
4 sorties gradateurs 0-12V pour rubans LED monochromatiques.
Section fils pilotes
Gestion de 6 zones de radiateurs électriques par fils pilotes.
Isolation optotransistorisée
Protection par isolation galvanique des circuits de puissance.
MOSFET de puissance
IRF540 pour commande LED, capable de supporter 23A en continu.
Entrées numériques
16 entrées numériques optocouplées avec retour à la masse.
Sorties relais
18 sorties relais libres de potentiel 2A/230VAC.
LEDs d'état
Indicateurs visuels multicolores pour l'état des différentes fonctions.
Connecteurs d'extension
J34-J37 : I²C, SPI, UART, OneWire pour capteurs complémentaires.
Légende
- Alimentation 12V continue (10W à 360W)
- Microcontrôleur ESP32 avec extensions
- Sorties LED monochromatiques
- Contrôle fils pilotes
- Isolation galvanique
- MOSFET IRF540 haute puissance
- Entrées numériques optocouplées
- Sorties relais libres de potentiel
- Indicateurs LED multicolores
- Connecteurs d'extension J34-J37
🔌 Options d'alimentation 12V configurées selon vos besoins
Choisissez la puissance adaptée à votre installation pour optimiser coût et performance.
Installation de base
Rail DIN 1 module
- Contrôle domotique de base
- Quelques LED d'indication
- Capteurs faible consommation
- Relais et fils pilotes uniquement
Installation standard
Rail DIN 2 modules
- 1-2 rubans LED moyens
- Éclairage d'ambiance
- Installation résidentielle
- Tous capteurs + actionneurs
Installation recommandée
Rail DIN 3 modules
- 3-4 rubans LED standards
- Éclairage principal + ambiance
- Installation complète maison
- Marge de sécurité incluse
Installation haute puissance
Rail DIN 4 modules
- Installation professionnelle
- Nombreux rubans LED
- Éclairage haute intensité
- Applications commerciales
Charge maximale
Alimentation déportée
- Installation industrielle
- Puissance maximale ESP32
- Projets spécialisés
- Alimentation externe requise
🚀 Extensions & Connectivité Avancée
Étendez les capacités de votre DOMO-30 avec une connectivité professionnelle
Schéma des Connecteurs d'Extension
SDA, SCL, 3V3, GND
MOSI, MISO, CLK, CS, 3V3, GND
TX, RX, 3V3, GND
DATA, 3V3, GND
🔗 I²C - Inter-Integrated Circuit
Chaque device a une adresse unique
100kHz standard, 400kHz rapide
Seulement 2 fils + alimentation
🛠️ Capteurs Recommandés
Température, Humidité, Pression
Écran d'information
Extension 8 E/S
Horloge temps réel
⚡ SPI - Serial Peripheral Interface
Jusqu'à 80MHz de fréquence
Timing précis et prévisible
Idéal pour écrans et stockage
🛠️ Périphériques Recommandés
Écran tactile couleur
Communication longue distance
Stockage de données
Thermocouple K
📡 UART - Communication Série
Standards industriels
Communication robuste
Vitesse et format ajustables
🛠️ Modules Recommandés
Géolocalisation précise
Communication mobile
Lecteur de badges
Écran tactile intelligent
🌐 OneWire - Réseau Distribué
Capteurs sur 100m de câble
Adressage automatique
Un seul fil pour tout
🛠️ Capteurs Recommandés
Sonde température étanche
Capteur haute précision
Multi-capteur intelligent
Identification portable
Section fils pilotes en détail
Cette section du module gère directement les fils pilotes des radiateurs électriques à 230V AC.
Isolation optotriac
Isolation galvanique complète entre circuit de commande et réseau 230V.
Bornier enfichable
Connexion sécurisée des fils pilotes avec détrompeur.
Circuit de protection
Protection contre les courts-circuits et surtensions.
LED multicolores
Indication visuelle du mode de fonctionnement de chaque zone.
Générateur d'ordres
Génération des ordres de commande standards pour systèmes 2, 3 ou 4 ordres.
Légende
- Circuit d'isolation optotriac
MOC3083M - Bornier de connexion fils pilotes
- Circuit de protection
- LED d'indication d'état
- Générateur d'ordres fils pilotes
🔬 Tests des fils pilotes - Validation des 4 modes
Validation en temps réel des signaux fils pilotes avec oscilloscope et interface de commande.
🟢 Test Mode Confort - LED Verte
Caractéristiques : Aucun signal sur le fil pilote, température de consigne normale, LED verte allumée.
🔴 Test Mode Arrêt - LED Rouge
Caractéristiques : Alternance Positive 230V sur le fil pilote, arrêt complet du chauffage, LED rouge allumée.
⚪ Test Mode Hors-Gel - LED Blanche
Caractéristiques : Alternance Négative 230V sur le fil pilote, maintien hors-gel (7-8°C), LED blanche allumée.
🔵 Test Mode Réduit - LED Bleue
Caractéristiques : Alternance 230V sur le fil pilote, température réduite (-3.5°C), LED bleue allumée.
Section Puissance PWM
Système de Gradation pour LED, Lampes ou Résistance 12V.
Optocoupleur
Isolation optique entre circuit de commande et circuit de puissance.
MosFet de puissance
Composant de commutation PWM 12V.
Protection surtension
Circuit de protection contre les pics de tension.
LED d'indication
Indication visuelle de l'état de fonctionnement.
Légende
- Optocoupleur
PC817 d'isolation entre ESP etIRF540N - MosFet de commutation
IRF540N - Protection contre surtensions
- LED d'état de fonctionnement

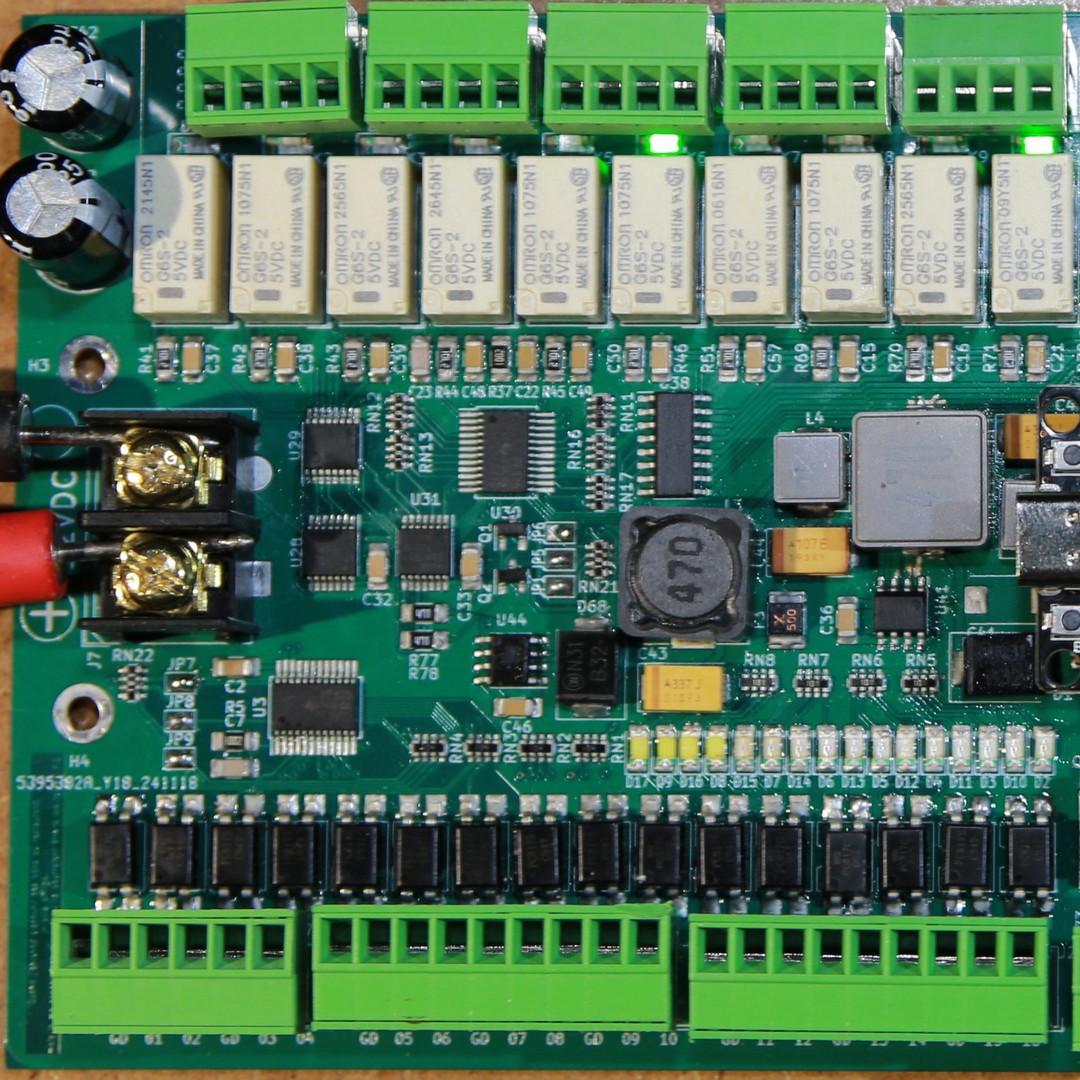

Section entrées/sorties
Module d'entrées/sorties flexibles pour connecter divers capteurs et actionneurs.
Borniers entrées numériques
16 entrées numériques optocouplées par groupes de 6 et 4.
Circuit d'isolation
Isolation galvanique des entrées pour protection du système.
LEDs d'état entrées
Indication visuelle de l'état des entrées numériques.
Borniers sorties relais
18 sorties relais libres de potentiel par groupes de 2.
Circuit de commande
Multiplexeur/démultiplexeur contrôlé par bus I²C.
LEDs d'état relais
Indication visuelle de l'état des sorties relais.
Connecteur 1-Wire
Interface pour capteurs de température
Légende
- Borniers entrées numériques
- Circuit d'isolation des entrées
- LEDs d'indication entrées
- Borniers sorties relais
- Circuit de commande multiplexé
- LEDs d'indication relais
- Interface capteurs température
Visualisation des données en temps réel
Exemple d'interface de supervision avec la centrale DOMO-30 connectée à Home Assistant.
Supervision complète de votre éclairage et chauffage
La centrale DOMO-30 permet de visualiser et contrôler en temps réel tous vos équipements domotiques :
- Contrôle intuitif de l'intensité de chaque zone d'éclairage LED
- Gestion des modes de chauffage par zone (confort, éco, hors-gel, arrêt)
- Programmation horaire des radiateurs électriques et LED
- Supervision de l'état de tous les capteurs et actionneurs
- Création de scénarios automatisés combinant éclairage et chauffage
- Visualisation de la température ambiante et autres données de capteurs
- Intégration des capteurs d'extension :
BME280 , GPS, RFID, etc. - Affichage des données sur écrans TFT connectés en SPI
Toutes les commandes sont accessibles depuis n'importe où via smartphone, tablette ou ordinateur.
Modes de commande du fil pilote
Signalisation des modes par LEDs multicolores
Mode Confort (LED verte)
- Température de consigne normale
- Signal fil pilote : aucun signal
- Utilisé pendant les périodes d'occupation
Mode Réduit (LED bleue)
- Température réduite (-3,5°C par rapport au confort)
- Signal fil pilote : alternance 230V
- Utilisé pendant les absences courtes
Mode Hors-gel (LED blanche)
- Maintien hors-gel (environ 7-8°C)
- Signal fil pilote : alternance négative 230V
- Utilisé pendant les absences prolongées
Mode Arrêt (LED rouge)
- Arrêt complet du chauffage
- Signal fil pilote : alternance positive 230V
- Utilisé en cas de non-utilisation des locaux
🔧 Spécifications techniques complètes
Caractéristiques générales
Microcontrôleur
- ESP32-WROOM32D 4Mo Flash
- Wi-Fi 802.11 b/g/n
- Bluetooth 4.2/BLE
- Fréquence : 240MHz dual-core
Alimentation
- Tension : 12V DC ±5%
- Courant max : 30A
- Puissance : 10W à 360W selon option
- Protection surtension/inversion
Entrées/Sorties
- 16 entrées numériques optocouplées
- 18 sorties relais 2A/230VAC
- 4 sorties PWM LED 0-12V
- 6 sorties fils pilotes 230VAC
Extensions disponibles
- J34 : I²C (SDA/SCL)
- J35 : SPI (MOSI/MISO/CLK/CS)
- J36 : UART (TX/RX)
- J37 : OneWire (DATA)
💰 Comparaison avec les solutions du marché
Notre ECO-DOMO-30 offre les mêmes fonctionnalités que les solutions industrielles avec 60% d'économie.
| Solution | Tarif constaté | Gradateurs LED | Fils pilotes | Entrées/Sorties | WiFi intégré |
|---|---|---|---|---|---|
| ECO-DOMO-30 | 1,000€ - 1,113€ TTC | ✅ 4×8A intégrés | ✅ 6 zones natives | ✅ 16+18 intégrées | ✅ ESP32 intégré |
| Schneider Zelio Logic | 1,400€ - 1,603€ TTC | ❌ Modules externes | ❌ Développement requis | ⚠️ Modulaire | ❌ Module tiers |
| WAGO 750 | 2,004€ - 2,160€ TTC | ❌ Modules externes | ❌ Non standard | ⚠️ Très modulaire | ❌ Module tiers |
| Legrand MyHOME | 2,652€ TTC | ✅ Modules dédiés | ✅ Modules dédiés | ⚠️ Modulaire | ✅ Gateway |
💰 Solution économique clé en main !
60% d'économie vs marché • Programmation firmware incluse • Délai 5 semaines
💳 Tarification par quantité
Production artisanale de qualité avec quantités limitées. Maximum 5 unités par commande actuellement.
⏱️ Temps de développement par unité
Soudure 348 composants + connecteurs
Validation fonctionnelle complète
Firmware + configuration IP
Délai standard : 5 semaines
- PCB assemblé et testé
- Support rail DIN oméga
- Firmware programmé inclus
- Tests de fonctionnement
- Documentation technique
- Garantie 12 mois
- Optimisation assemblage
- Tests par paire
- Configuration coordonnée
- Support technique étendu
- Documentation complète
- Production optimisée
- Tests en série
- Configuration personnalisée
- Formation installation
- Support projet complet
- Maintenance 6 mois
- Disponible ultérieurement
- Production en série
- Tarifs industriels
- Développements spécifiques
- Partenariat long terme
🏠 Installation et intégration tableau électrique
Fixation rail DIN standard
- Support oméga fourni pour rail 35mm
- Dimensions optimisées : 225×100mm
- Compatible tableaux électriques standards
- Installation sans perçage additionnel
Alimentation et protection
- Alimentation 12V DC (10W à 360W selon option)
- Protection différentielle 30mA obligatoire
- Indice de protection IP20
- Température : -10°C à +50°C
Connexions simplifiées
- Borniers enfichables avec détrompeurs
- LEDs d'indication pour diagnostic
- Étiquetage des fonctions
- Schéma de câblage fourni
🛡️ Garanties et services inclus
🛡️ Garantie matérielle
- 12 mois sur l'assemblage
- Garantie constructeurs sur composants
- Remplacement gratuit si défaut
- Support technique inclus
🔧 Support technique
- Documentation complète fournie
- Schémas de connexion détaillés
- Support email 3 mois inclus
- Mises à jour firmware OTA
📦 Livraison sécurisée
- Emballage antistatique professionnel
- Tests individuels avant expédition
- Rapport de tests fourni
- Délai standard : 5 semaines
- Certification CE : en cours de développement
🚀 Prêt à commander votre ECO-DOMO-30 ?
Contactez-nous pour obtenir votre devis personnalisé et démarrer votre projet domotique
✅ Programmation firmware incluse
✅ Configuration IP personnalisée
✅ Support Home Assistant complet
✅ Garantie 12 mois
