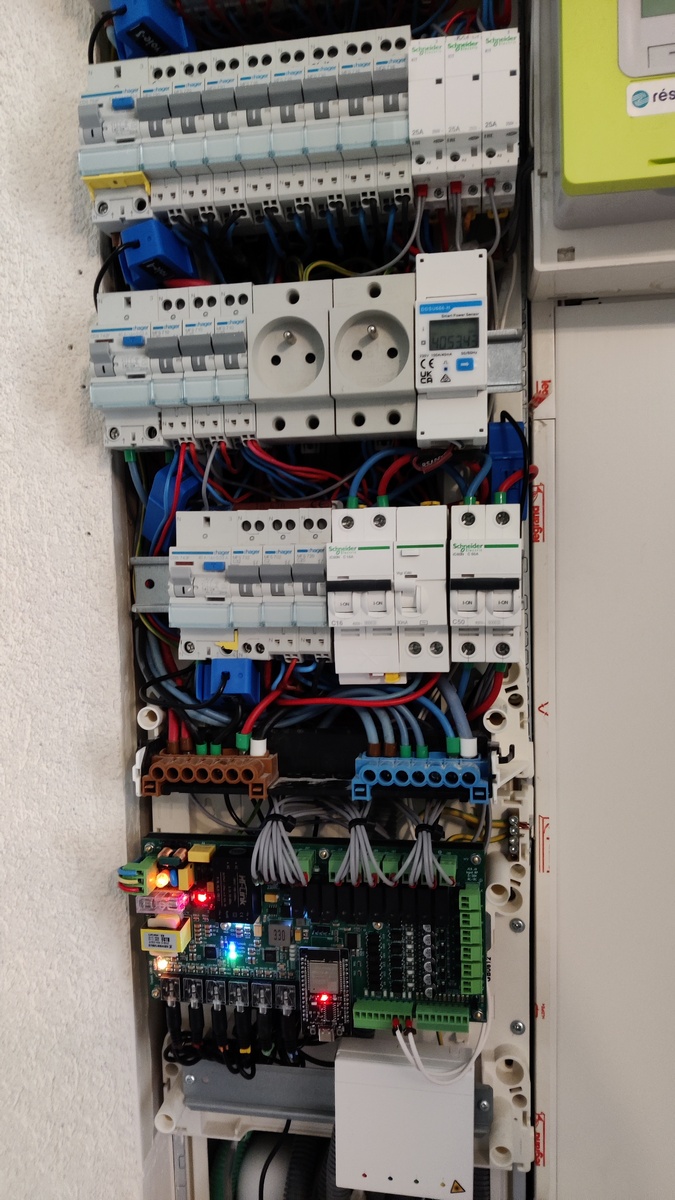

Centrale Domotique Avancée ESP32 Mise en situation
Passez votre souris sur les points ou cliquez dessus pour découvrir les détails.
Point de mesure 3
Tore ouvrant mesure Chauffage et Ballons Eau Chaude Sanitaire.
Point de mesure 4
Tore ouvrant mesure Équipements cuisines et Prises.
Point de mesure 5
Tore ouvrant mesure Éclairages.
Point de mesure 6
Tore ouvrant mesure Plaque Cusson & VMC.
Relayages BECS
Relayages Ballons Eau Chaude + Réserve.
Compteur Solaire
Comptage panneaux Solaire origine installation.
Connecteurs tores
Entrées pour tores de mesure de courant.
Entrées
Entrée contact Jour/Nuit LINKY.
Sorties
Sorties vers relais auxiliaires.
Point de mesure 2
Tore ouvrant mesure Onduleurs Solaires.
Légende
- Mesure chauffage et BECS
- Mesure Équipements Cuisine
- Mesure Éclairage
- Mesure Cuisson
- Mesure Solaire
- Relayage Ballons Eau Chaude
- Compteur Solaire existant (non repris sur cette installation)
- Entrées des Tores de mesure
- Entrées Logiques
- Sorties libres de potentiel 5A
🔌 Schéma Électronique Détaillé
Schéma complet de la centrale DOMO-22 avec références des composants
🧩 Composants Électroniques
Liste détaillée des composants utilisés avec leurs caractéristiques principales
⚡ Semiconducteurs de Puissance
Diode Schottky 3A/20V
• Courant direct : 3A
• Tension inverse : 20V
• Chute tension : 0.45V
• Boîtier : SMB
Diode TVS 33V Bidirectionnelle
• Tension nominale : 33V
• Puissance crête : 400W
• Protection transitoires
• Boîtier : SMA
Pont Redresseur 1A/800V
• Courant direct : 1A
• Tension inverse : 800V
• Chute tension : 1.1V
• Boîtier : ABS
Diode Zener 5.6V/500mW
• Tension Zener : 5.6V
• Puissance : 500mW
• Tolérance : ±5%
• Boîtier : SOD80
Diode Signal 75V/150mA
• Tension inverse : 75V
• Courant direct : 150mA
• Temps commutation : 4ns
• Boîtier : SOD-123
Diode Zener 3.3V/500mW
• Tension Zener : 3.3V
• Puissance : 500mW
• Tolérance : ±2%
• Boîtier : SOD80
🔋 Transistors
Transistor NPN 25V/500mA
• VCEO : 25V
• IC max : 500mA
• hFE : 120-300
• Boîtier : SOT-23
Transistor NPN 45V/100mA
• VCEO : 45V
• IC max : 100mA
• hFE : 110-800
• Boîtier : SOT-23
💾 Circuits Intégrés Spécialisés
Optocoupleur CTR 50-600%
• Isolation : 5000V
• Courant LED : 60mA
• CTR : 50-600%
• Boîtier : SOP-4
Hex Inverter CMOS
• Alimentation : 2-6V
• 6 portes NOT
• Propagation : 8ns
• Boîtier : SOIC-14
ADC 16-bit 4 canaux I²C
• Résolution : 16 bits
• Échantillonnage : 860 SPS
• Interface : I²C
• Boîtier : MSOP-10
Driver Darlington 7 canaux
• Courant sortie : 500mA
• Tension max : 50V
• 7 drivers indépendants
• Boîtier : SOIC-16
Energy Meter IC 3 phases
• Mesure énergie 3φ
• Précision : ±0.1%
• Interface : SPI
• Boîtier : SSOP-28
Expander I/O 16-bit I²C
• 16 E/S bidirectionnelles
• Interface : I²C
• Adresse configurable
• Boîtier : SOIC-24
🌡️ Capteurs et Régulateurs
Capteur Courant à Pince 100A/50mA
• Plage : 0-100A AC
• Sortie : 0-50mA
• Précision : ±1%
• Diamètre câble : 13mm max
• Classe : 1.0
Capteur Température 1-Wire
• Plage : -55°C à +125°C
• Précision : ±0.5°C
• Interface : 1-Wire
• Boîtier : TO-92
Régulateur à découpage 3.3V
• Sortie : 3.3V/2A
• Entrée : 4.5-40V
• Efficacité : 96%
• Boîtier : SOP-8
📋 Notes Techniques
• Tous les composants sont sélectionnés pour leur fiabilité et leur disponibilité industrielle
• Les datasheets incluent les informations de montage et les précautions d'usage
• Composants conformes RoHS et certifications CE applicables

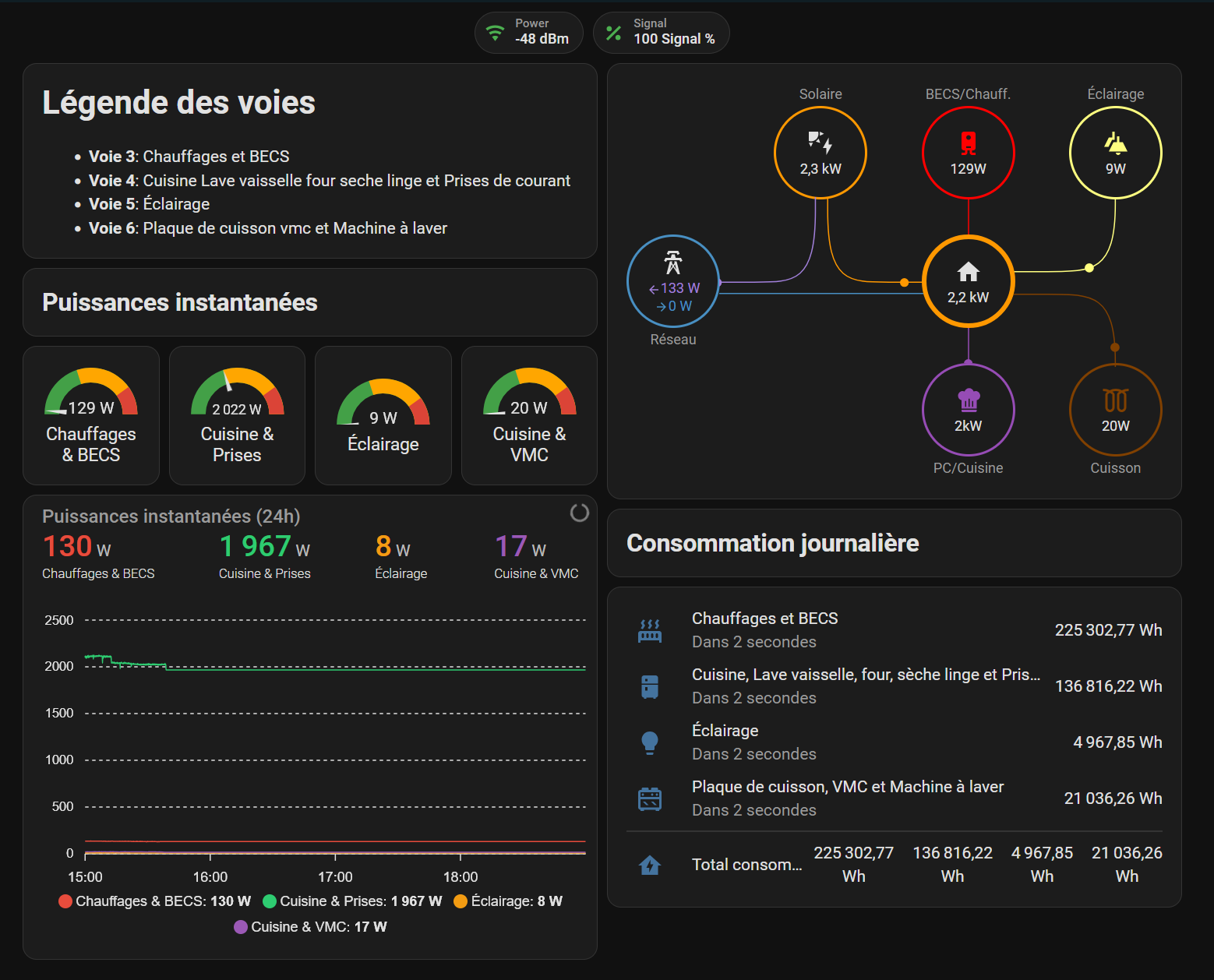

Visualisation des données en temps réel
Exemple d'interface de supervision avec la centrale DOMO-22 connectée à Home Assistant.
Supervision complète de votre installation électrique
La centrale DOMO-22 permet de visualiser en temps réel toutes les données de votre installation électrique :
- Puissances instantanées par circuit (chauffage, cuisine, éclairage...)
- Diagramme de flux d'énergie entre production et consommation
- Historique de consommation sur plusieurs périodes
- Bilan énergétique journalier, mensuel et annuel
- Alertes en cas de consommation anormale
Les données sont accessibles depuis n'importe où via smartphone, tablette ou ordinateur.
